Remorca off-grid cu panouri fotovoltaice, sistem mobil fotovoltaic, invertor EASUN 5.5kw, stocare litiu 4 x 100Ah, 8 x panou Canadian 460w

Remorca off-grid cu panouri fotovoltaice, sistem mobil fotovoltaic, invertor EASUN 5.5kw, stocare litiu 4 x 100Ah, 8 x panou Canadian 460w

Lucram cu Afir, Seap, Sicap, Start Up Nation si alte proiect europene sau nationale

Oferim suport continuu si va ajutam cu toata documentatia de care aveti nevoie

Personalizam orice sistem sau tip de remorca sau peridoc cu orice componente aveti trecute in proiectele dvoastra, orice tip de invertor, tip sau cantitate de panouri si asa mai departe.

CU SIGURANTA NE ADAPTAM NEVOILOR DUMNEAVOASTRA!

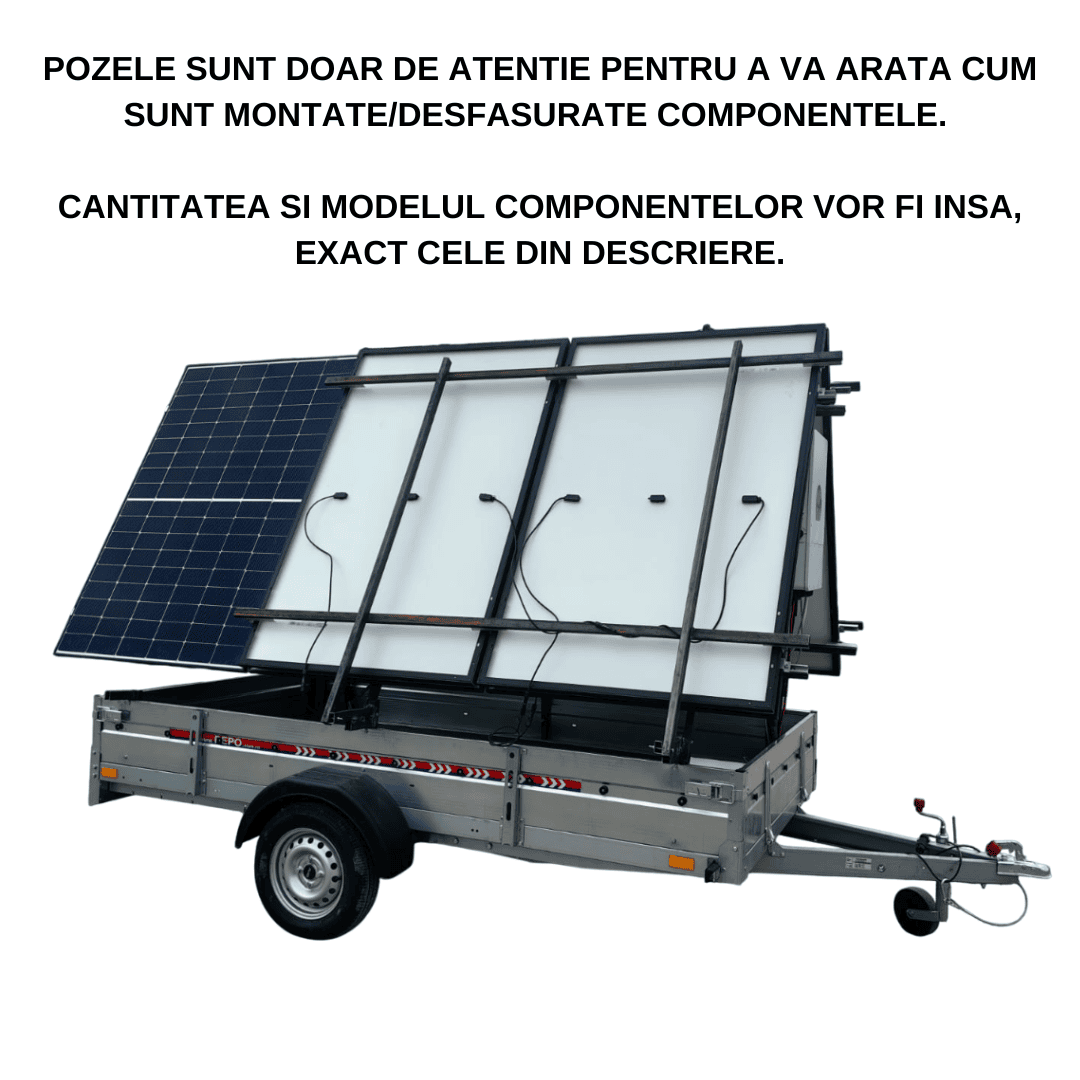

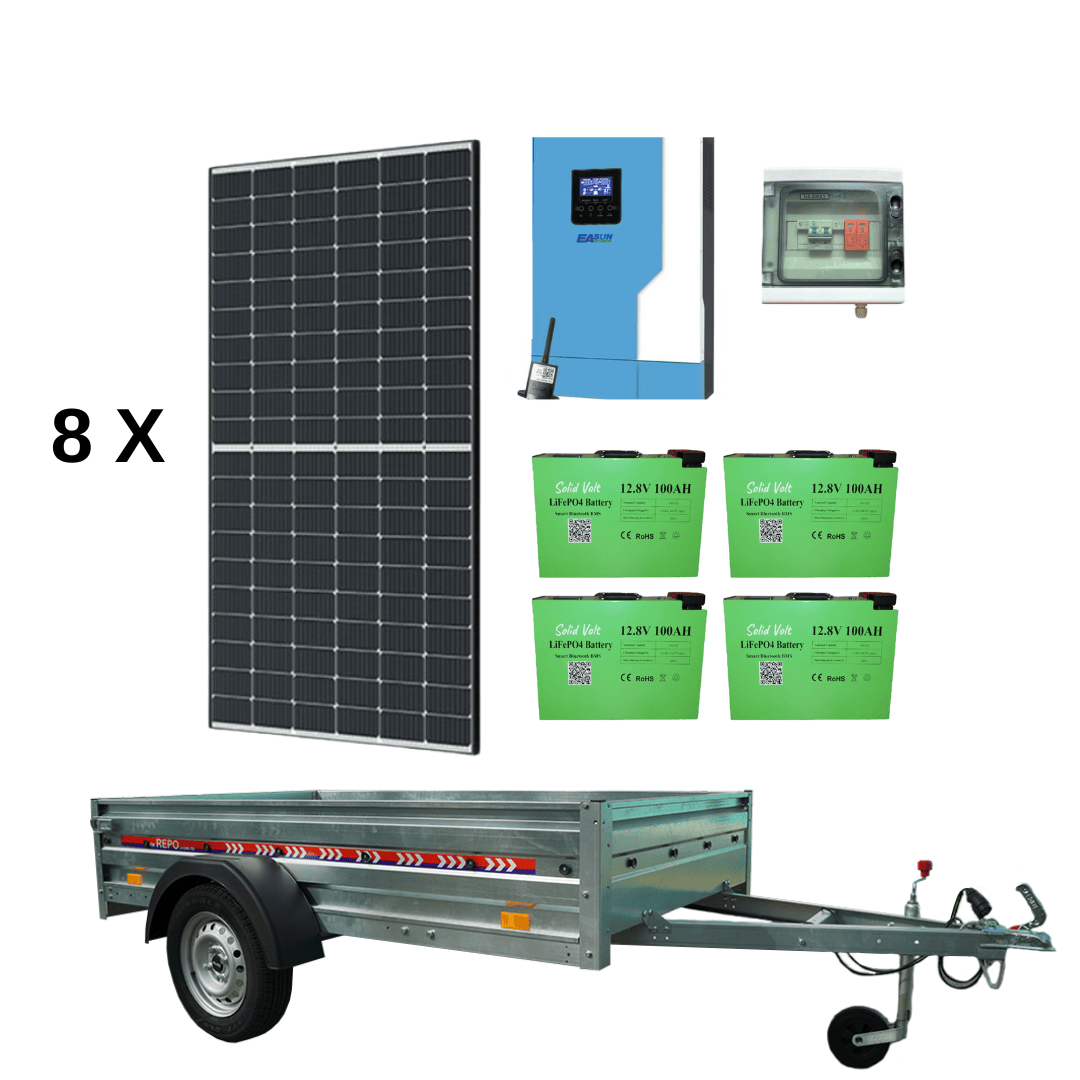

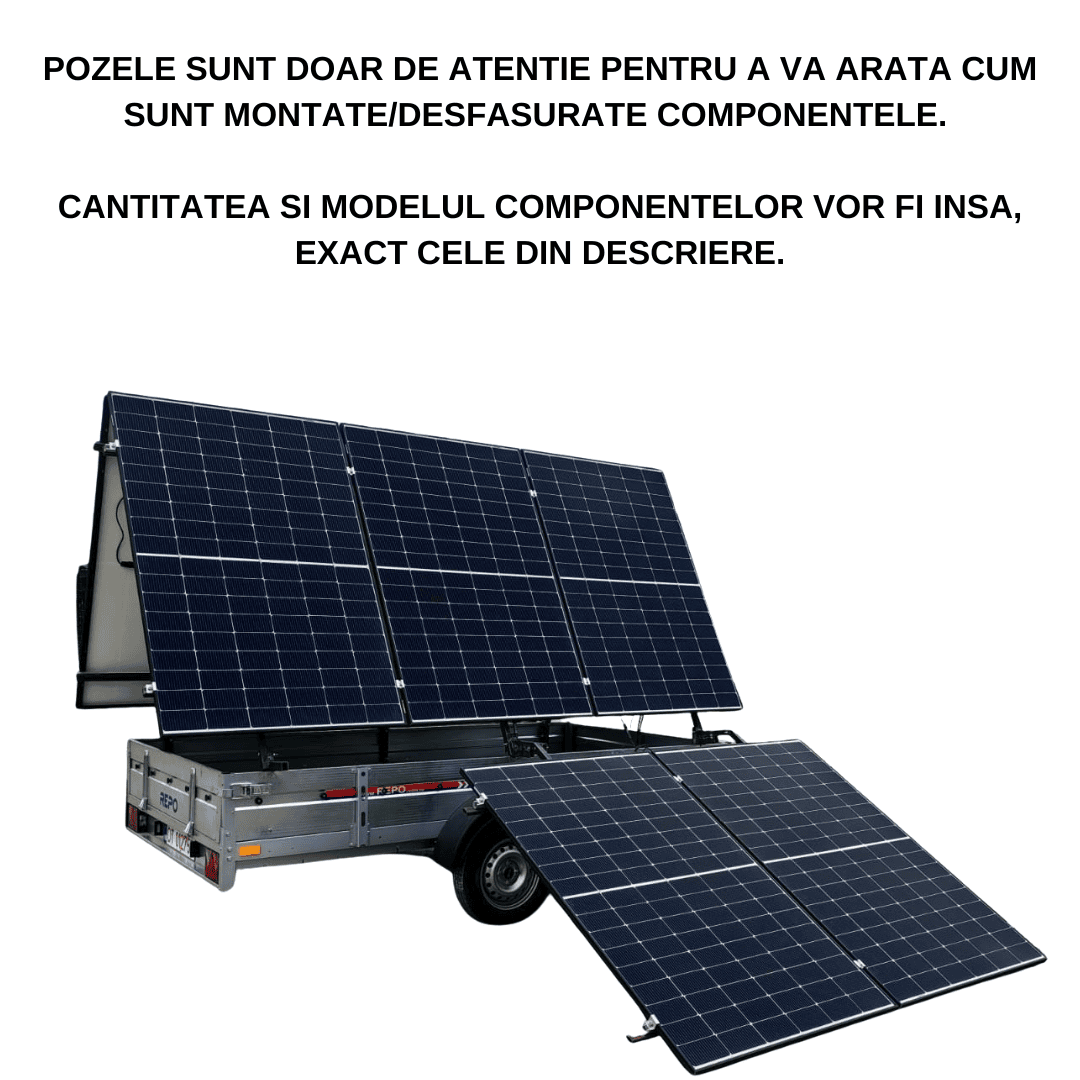

Sistemul din imagine contine:

1 x Remorca cu bena 240 x 125 cm
8 x panouri Canadian 460w ntype model 2025
1 x Invertor EASUN 5.5 kw 48V
4 x baterie Solid Volt LiFePO4 100 Ah
1 x Tablou electric AC/DC complet
Montaj si structura

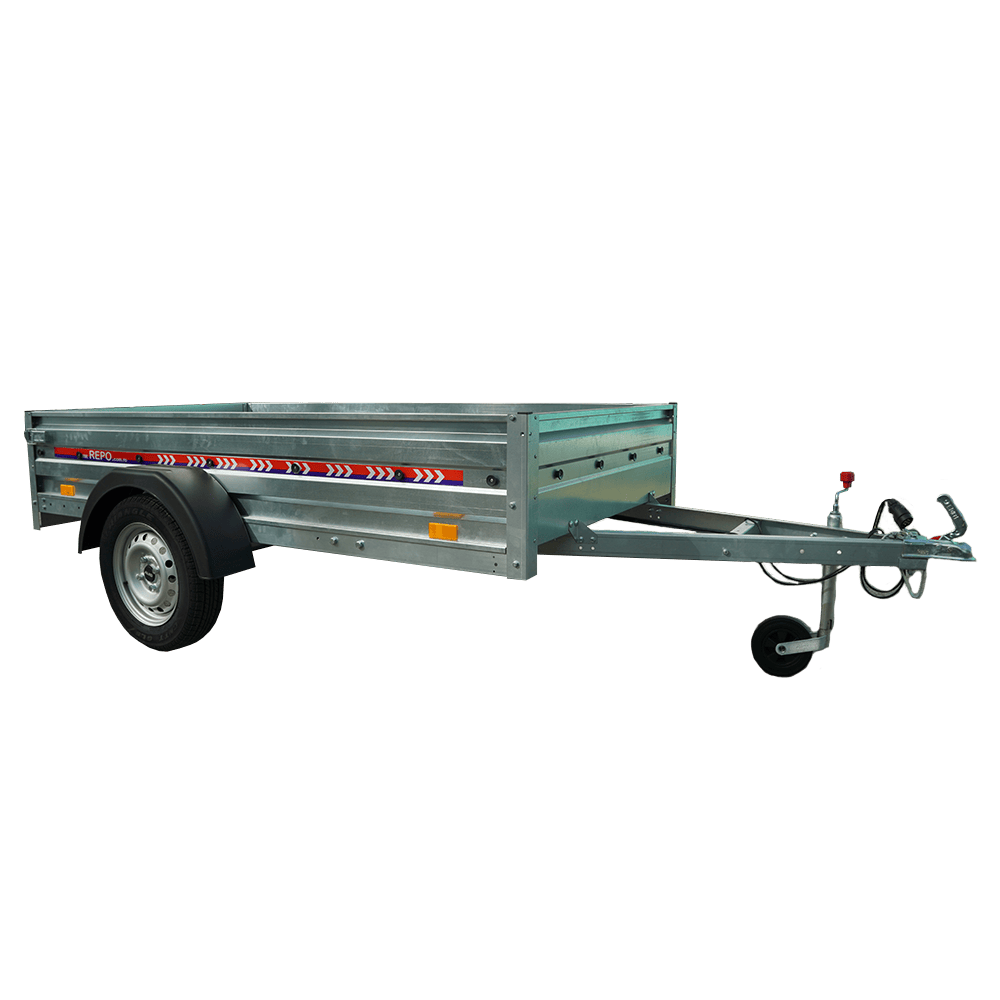

Remorca:

– Sasiul

Remorca utilitara are rotile in exterior.

Sasiul este realizat din otel zincat de calitate superioara, cu grosimea de 3 mm, oferind rezistenta si flexibilitate specifice acestui tip de remorci.

Lonjeroanele sunt fabricate din profile tip „U”, din otel zincat.

Protapul in „V”, avand grosimea de 3 mm, este prins de sasiul remorcii prin suruburi speciale si piulita cu autoblocare.

Prinderea pe sasiu se realizeaza prin suporti zincati speciali.

– Platforma

Podeaua este confectionata din tego, un material din lemn stratificat, lipit si presat, acoperit cu o foita de film fenolic. Aceasta este hidrofuga si antiderapanta, avand grosimea de 10 mm, si este fixata de sasiul remorcii utilitare prin suruburi cu piulita.

Obloanele sunt realizate din otel galvanizat si au o inaltime de 34 cm. In colturile remorcii, in locurile unde intra scheletul de prelata, sunt fixate dopuri de plastic.

Pe podea sunt montate 4 inele de ancorare pentru asigurarea marfii.

 – Instalatie cuplare si osie

Dispozitivul de cuplare este marca Al-Ko sau Knott, cu o capacitate de 750 kg.

Osia, marca Al-Ko sau Knott (750 kg), nu este echipata cu instalatie de franare, iar suspensia este pe bara de torsiune.

Rotile sunt in numar de 2 unitati, avand dimensiunile de 13″, 155/70 R13.

 – Instalatie electrica

Instalatia electrica este conforma cu normele in vigoare si include catadioptrii laterali de culoare portocalie (4 bucati), catadioptri albi, lampi spate pentru numar, ceata, pozitie, frana, directie si avarie.

Priza este de 7 pini.

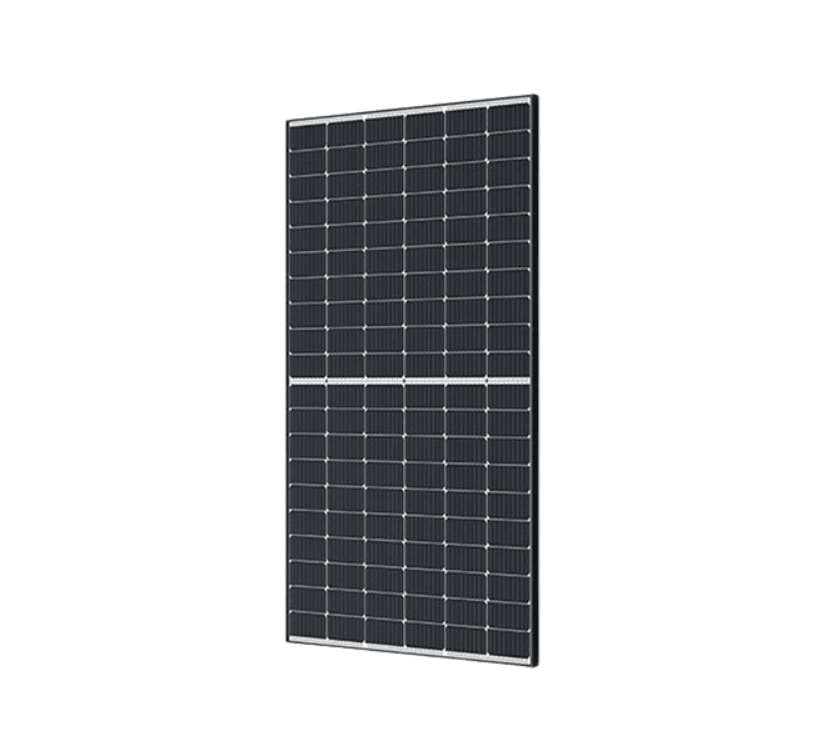

Panou fotovoltaic Canadian Solar 460W:

• Tip celula: monocristalin
• Numar celule: 120
• Putere nominala: 460 W
• Tensiune de operare: 34.8 V
• Curent de operare: 13.24 A
• Tensiune circuit deschis: 41.4 V
• Curent de scurtcircuit: 14.00 A
• Conector: T6 sau MC4 sau MC4-EVO2 sau MC4-EVO2A
• Cablu: 4 mm2, 12 AWG
• Eficienta maxima: 21.3 %
• Temperatura de functionare: intre -40°C si +85°C
• Dimensiuni: 1903 x 1134 x 30 mm
• Greutate: 24.2 Kg

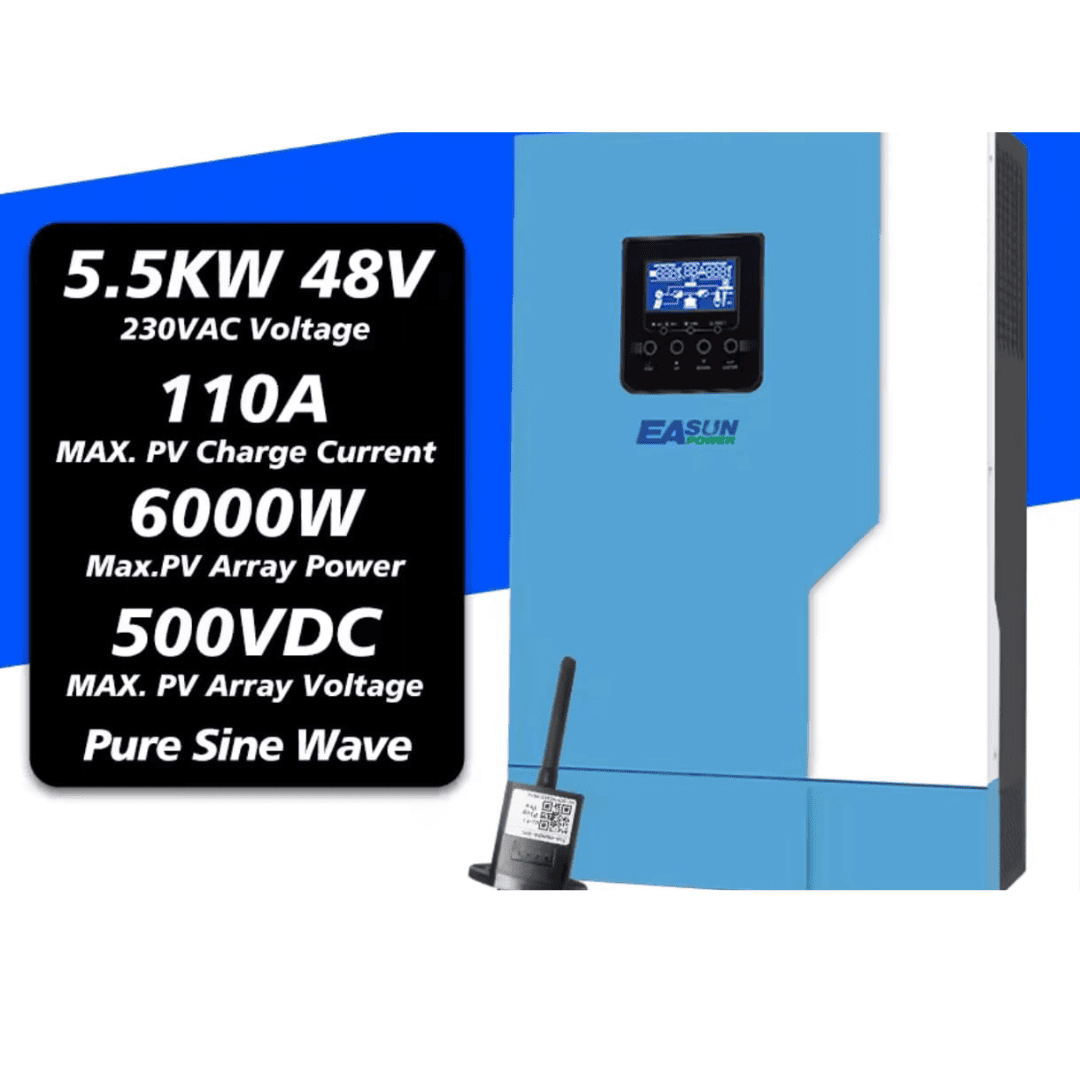

Invertor EASUN 5.5 kW:

• 48V Putere Continua 5500W, Putere Varf 11.000W
• Incărcător solar MPPT incorporat 100A
• Wifi&GPRS disponibile pt. iOS si Android
• Putere Maxima Intrare Panouri 6000W
• Functie Generator Auxiliar pentru a incarca bateriile atunci cand sunt descarcate si nu este conectat la reteaua electrica.
• Tensiune la intrare panouri  (minim 120 VDC ~ maxim 450 VDC)
• Tensiune Maxima Intrare Panouri Scurt Circuit Intrare Panouri 500VDC
• Design inteligent de incarcare a bateriei pt optimizarea vietii acesteia

Invertor EASUN ( Foloseste mai multe surse de tensiune pentru a alimenta consumatorii, le poate combina si poate fi utilizat si fara acumulatori, acest lucru oferind posibilitatea de a construi sistemul pe rand)

ATENTIE: Tensiunea minima recomanda de la panouri este de 200V in sarcina !

Modul de functionare:

• Daca invertorul se utilizeaza fara acumulatori, acesta furnizeaza catre consumatori puterea produsa de panourile fotovoltaice, iar diferenta din retea (daca panourile furnizeaza 1.5kw, iar consumatorii au nevoie de 2.5kw diferenta de 1kw va fi luata din retea)
• Daca invertorul se utilizeaza cu acumulatori, iar acestia sunt la 50% si avem o productie in panouri de 2.5kw si un consum de 1.5kw, restul de 1kw va fi directionat in acumulatori pentru incarcare.
• Daca nu exista retea, poate fi folosit in ambele variante dar cu mentiunea ca acesta se va opri in momentul in care nu va fi soare (daca va fi utilizat fara acumulatori este necesar ca panourile sa furnizeze suficienta tensiune si curent)
• Daca avem consum 0 (indiferent de modul de utilizare), iar afara este soare, invertorul va opri incarcarea sau furnizarea de curent.

Puterea maxima de intrare de la panouri este de 6000W.

Capacitatea totala pentru furnizarea energiei electrice catre consumatori este de 5.5kw.

Regulatorul de incarcare este unul MPPT. Nu confundati cu modelele mai ieftine care au regulator de incarcare PWM. Eficienta nu va fi aceeasi.

Invertorul ESUN functioneaza cu acumulatori Gel, Litiu, LiFePo4, iar tensiunea maxima a bancului de acumulatori nu trebuie sa depaseasca 63V.

Acest model de invertor EASUN nu face injectie in reteaua nationala !

Un alt avantaj este modulul WiFi prin care puteti urmari invertorul de la distanta, de pe telefon, laptop sau tableta.

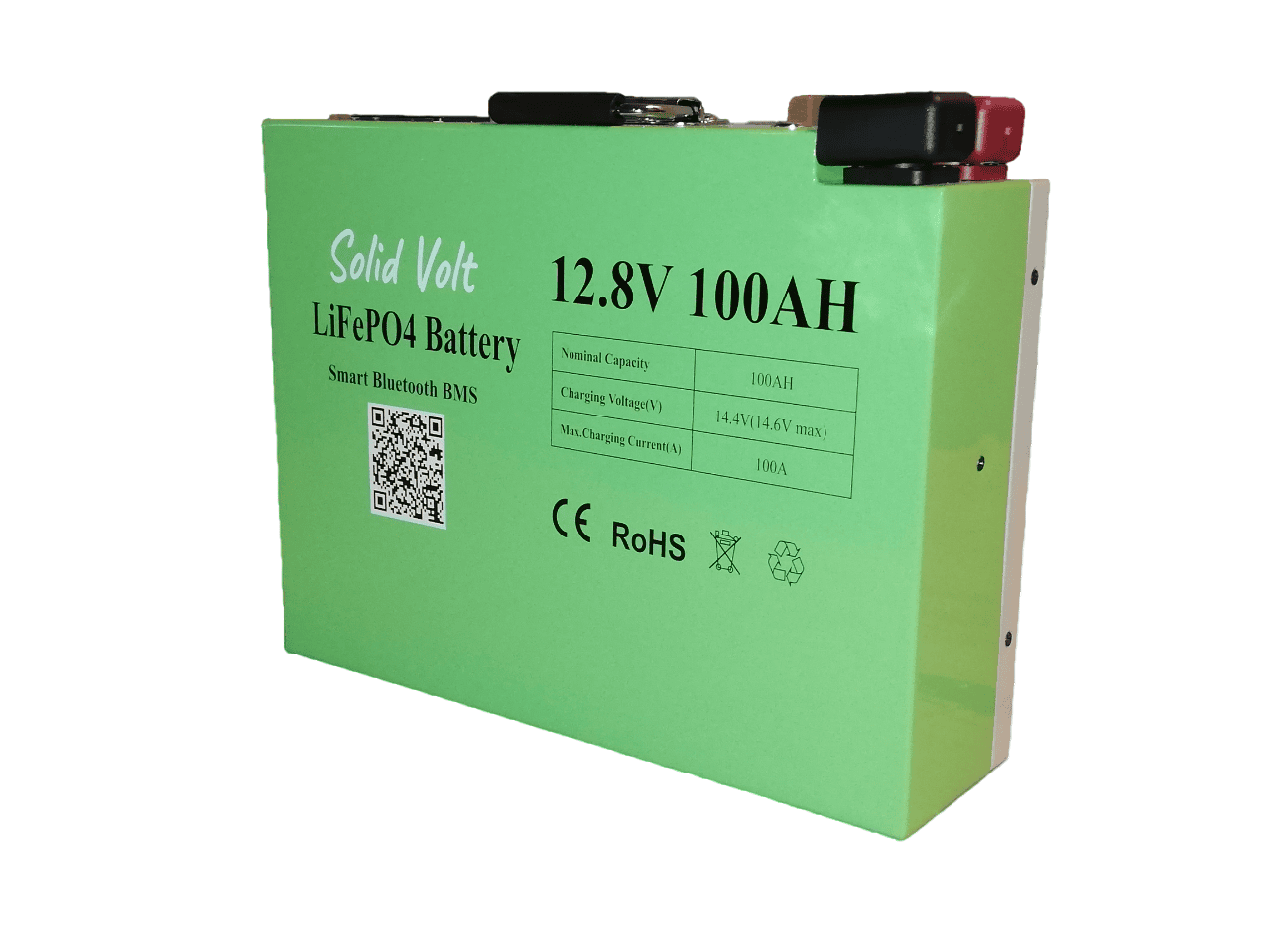

Acumulator LiFePO4 Solid Volt 100 Ah:

Specificatii:

• Voltaj: 12.8 V
• Greutate neta: 12.0 Kg
• Curent maxim de descărcare continuă: 100A
• Rezistență internă (la 1 kHz) aproximativ: 7 mΩ
• Interval temperatura de operare:
  • Descarcare:-15℃~60℃
  • Incarcare:0℃~60℃
  • Stocare:-15℃~50℃
• Tensiunea de încărcare / Curentul de sfârșit al încărcării: 14.40V si 14.60V DC/15A la 25℃
• Curent maxim de încărcare: 100 Ah
• Atentie: Utilizare in serie si paralel
• Autodescărcare: Bateriile pot fi stocate timp de peste 6 luni la 25 °C. Vă rugăm să încărcați bateriile înainte de utilizare. La temperaturi ridicate, intervalul de timp va fi mai scurt
• Durata de viața: Folosire in standby: 15 ani
• Terminal: M8
• Dimensiuni: Se poate aseza si culcata si in picioare
  • 370 x 106 x 280 mm (L x l x h)

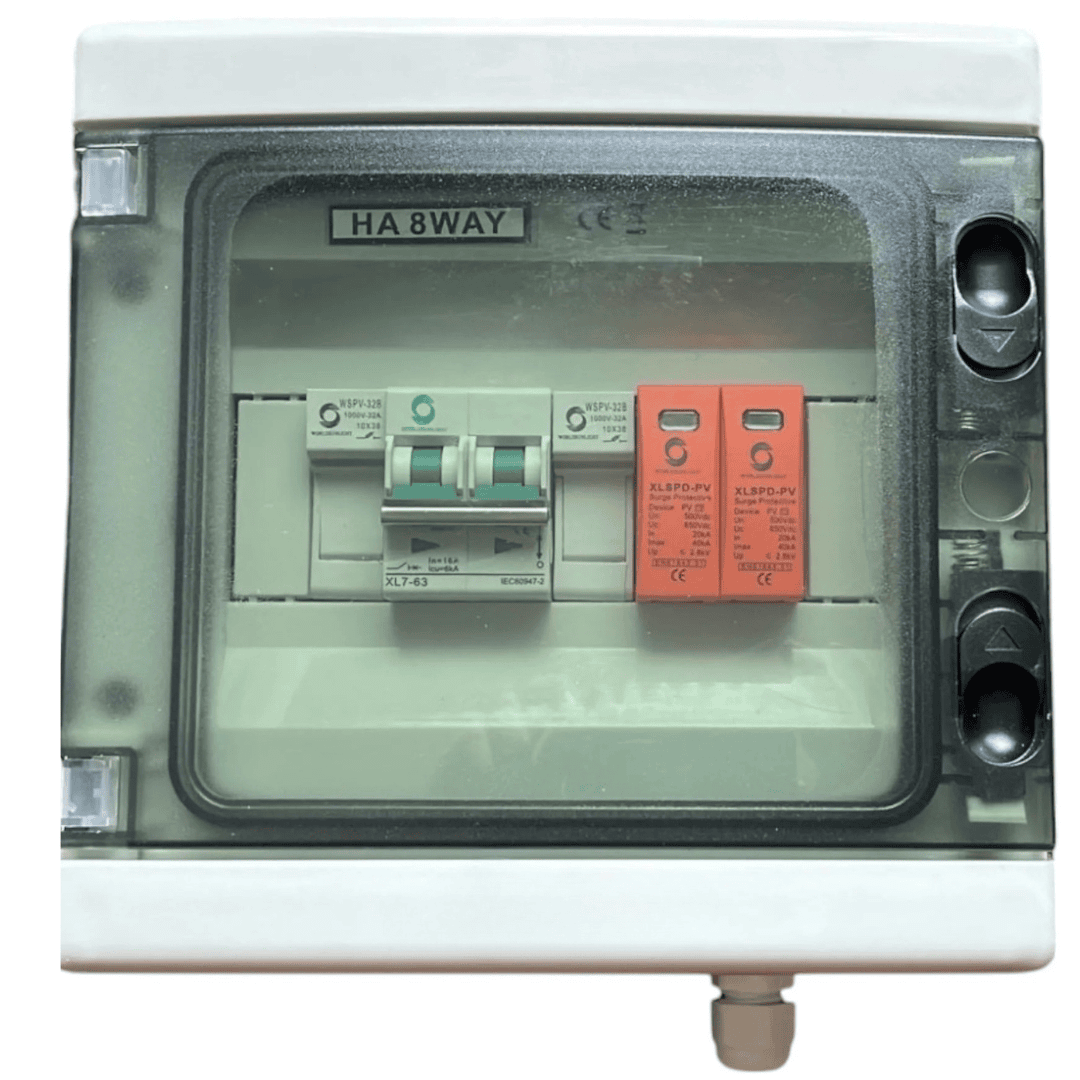

Tablou sigurante pentru sistem/kit fotovoltaic:

-Tablou de siguranta pentru kiturile fotovoltaice are rolul de a oferi protectie instalatiilor impotriva supraincarcarii si a scurtcircuitelor in aplicatiile curentului discontinuu .
-Acest produs este confectionat din plastic ignifug pentru o siguranta sporita .
Continut 500V 15A

-2 PIESE 15A-cartus separator
-2 PIESE 15A 1000V-sigurante fuzibile
-1 PIESA 2P 500V DC SPD-siguranta descarcatoare de tensiune
-1 PIESA 2P 500V 16A MCB-siguranta declansatoare pentru panouri
